一、印染行业现状
纺织印染行业是工业废水排放大户,印染企业每年废水排放量占全国工业废水排放量的15%。在水价持续上涨、环保政策不断施压的背景下,印染厂不得不减少用水,最大化地利用水资源,以实现节能减排,降低成本。
1)中水回用是近年来印染企业采用较多的途径。然而回用水虽经过一系列处理,仍可能残留电解质、阴离子染料或助剂等。
2)为进一步降低成本,部分工厂选择缩减前道清洗工序,导致面料清洗不足,残留较多的阴离子染料或助剂等杂质。
二、C6防水防油剂现状及非离子C6开发背景
随着C8防水防油剂逐步限制使用,C6防水防油剂成为主流,但由于氟碳链较短,C6防水剂低浓度防水、耐阴离子干扰性、助剂并用性和加工持续性等性能上普遍不如C8,
尤其是在染厂使用回用水加工和后道清洗不充分的条件下,防水性能更是下降明显。
出于稳定分散和增强纤维吸附作用的目的(如下图所示),防水防油剂通常设定为阳离子型。
这使C6防水防油剂在加工时的耐阴离子干扰性相对较差,因此回用水加工或处理清洗不充分的面料时,可选择非离子型C6防水剂进行加工。非离子型防水剂的乳液稳定性,防水性能,加工持续性和耐阴离子干扰性也一直是行业的开发方向和研究热点。
三、高性能非离子C6防水防油剂SG-6653N
福可新材料(上海)有限公司利用先进技术开发出了高性能非离子型C6防水防油剂SG-6653N,能够赋予多种面料优秀的低浓度防水防油效果,加工持续性好,抗阴离子杂质干扰性佳。
【一、阴离子助剂并用性】
1)测试方法:配制10g/L防水剂工作液,分别添加10g/L、20g/L、30g/L阴离子助剂,静置24h观察反应情况,并加工面料测试防水效果;
2)工艺:170℃*40-60s,一浸一轧
3)测试方法:AATCC 22
4)测试结果:
结论:SG-6653N的阴离子助剂并用性相近于进口品A,优于进口品B和国产品C。
【二、加工持续性】
1)测试方法:配制4g/L防水工作液60ml,连续加工12块春亚纺面料(大小:20cm*20cm);
2)工艺:170℃*60s,一浸一轧
3)测试方法:AATCC 22
4)测试结果:
【三、低浓度&多种面料通用性】
1)工艺:170℃*40-60s,一浸一轧
2)用量:防水剂(固含30%) 8g/L
3)测试方法:AATCC 22,AATCC 118
4 )测试结果:
结论:SG-6653N的低浓度防水相近于进口品A,优于进口品B和国产品C;低浓度防油相近于进口品B,优于进口品A和国产品C

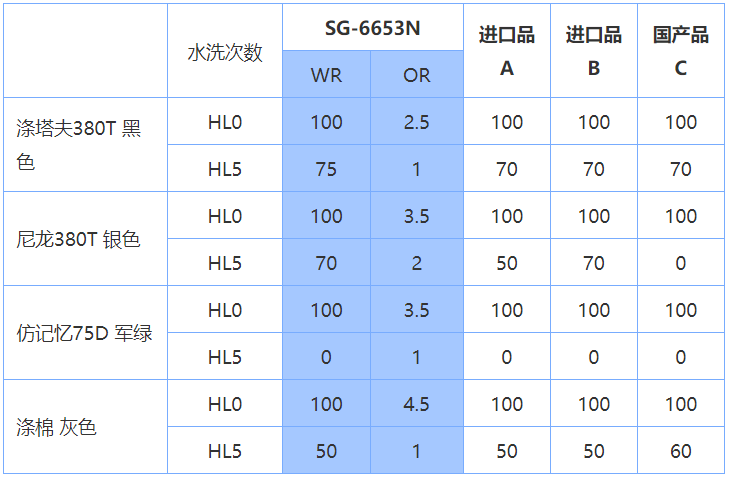

【四、耐水洗DWR】
1)工艺:170℃*60s,一浸一轧
2)用量:防水剂(固含30%) 40g/L (不添加交联剂)
3)测试方法:WR:AATCC22 OR:AATCC118
4)测试结果:
上一条:防水剂抗粘辊解决方案
Copyright © 2021 All rights reserved: 版权所有:福可新材料(上海)有限公司 版权所有 网站备案号:沪ICP备20006429号-1奕云企服
