#

解决方案

Solutions

非离子体系防水防油剂Non-ionic System Water&Oil; Repellent

非离子体系防水防油剂

Non-ionic System Water&Oil Repellent

背景

防水防油剂通常采用阳离子乳化体系以得到阳离子/弱阳离子型防水剂。

优点:

常规纤维表面带负电荷,阳离子型防水防油剂可以以电荷引力吸附在纤维上,防水性能优异

缺点:

1、在防水整理中经常会面临与阴离子助剂共浴,则会导致其稳定性下降,大幅降低整理效果,使用领域受限。

2、当面料清洁不充分时,表面残留的阴离子杂质会对防水剂的性能产生极大的破坏;部分防水剂稳定性将受到破坏,防水剂破乳,产生防水斑,出现布面疵点或粘辊现象。



01   非离子防水防油剂应用场景



1、前道面料清洗不干净,布面阴离子物质残留太多,防水上不去或者易出防水斑

2、与阴离子树脂混合做防水加工

3、与增稠剂并用做单面防水及单向导湿功能整理

4、PP或者其他需要低温焙烘的场合(110-130℃)




02   上海福可非离子体系防水防油剂






03   非离子C6防水剂应用举例

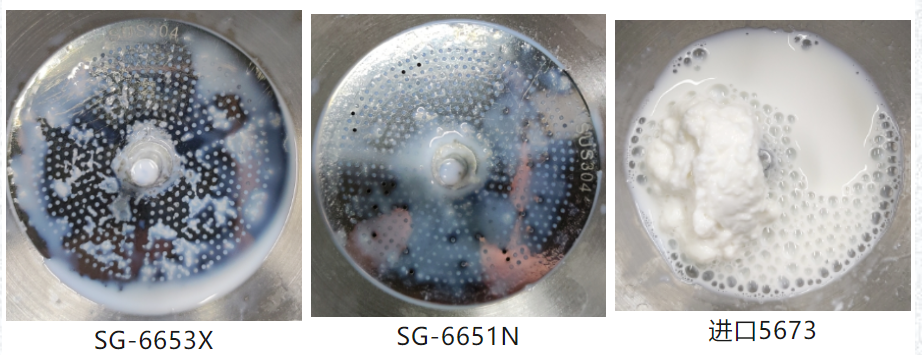

1  阴离子相容性


测试方法:将防水剂和阴离子丙烯酸乳液以一定比例混合,静置1h后过滤,观察滤渣残留情况。

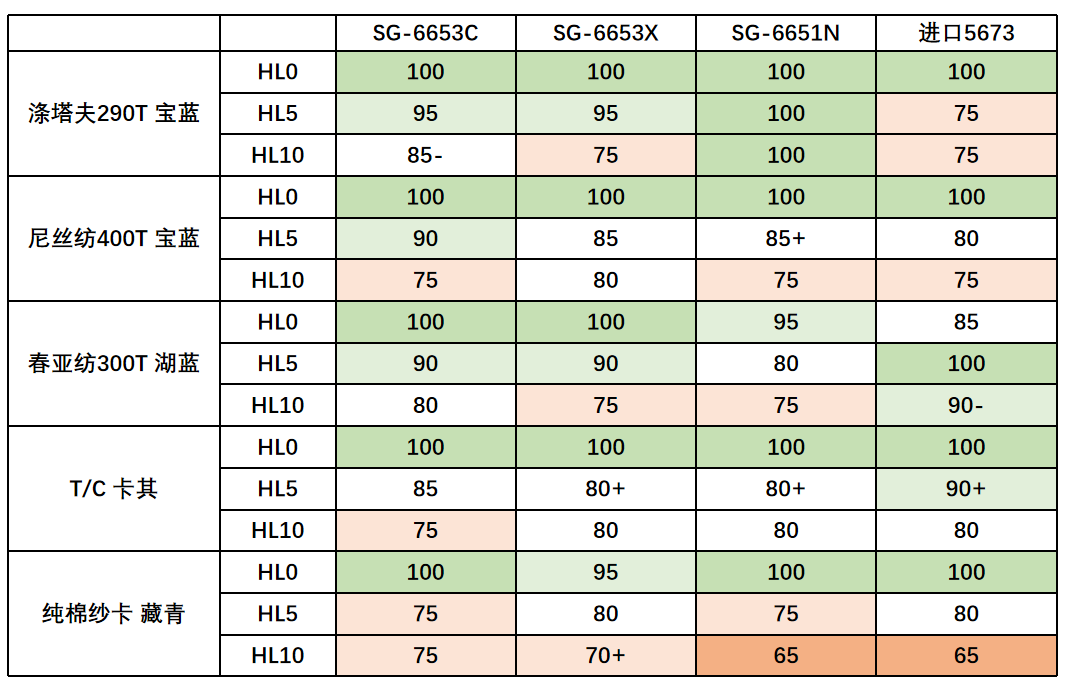

2  耐久防水性能


工艺:卧式轧车,车速6码,压力3kg,

焙烘:化纤170*60s,棉170*90s

配比:防水剂 60g/L+ AX-101Z 15g/L

防水测试:AATCC-22

耐水洗测试:AATCC-135





04   非离子无氟防水剂应用举例


1  阴离子相容性

测试方法:将防水剂和阴离子丙烯酸乳液以一定比例混合,静置1h后过滤,观察滤渣残留情况。

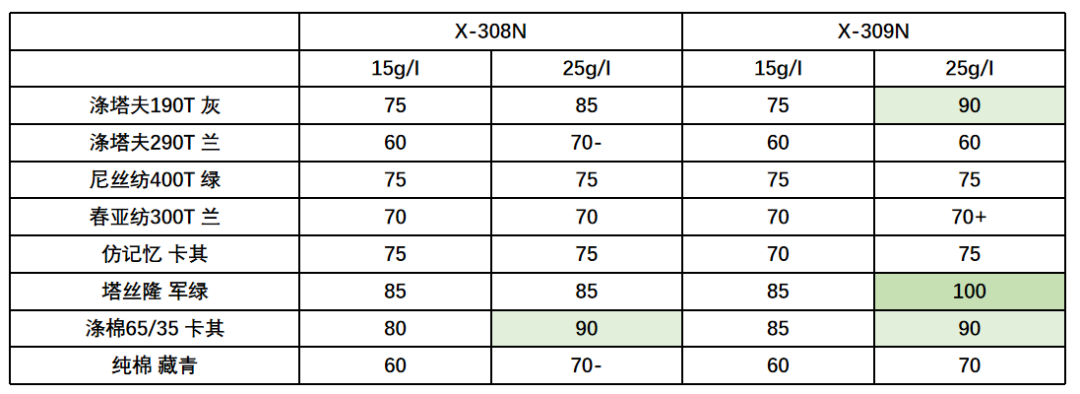

2  防水性能


工艺:卧式轧车,车速6码,压力3kg,化纤170*60s,棉170*90s

配比:防水剂 15g/L ,25g/L

防水测试标准:AATCC-22



3  单面防水&单向导湿应用


目前市面上基本没有效果很好的无氟防水剂应用于单面防水&单向导湿应用


①配方和工艺

X-308N  50-60g/L

增稠剂    10-20g/L

交联剂      5-10g/L

工艺:印花工艺 170*60-120s

②效果

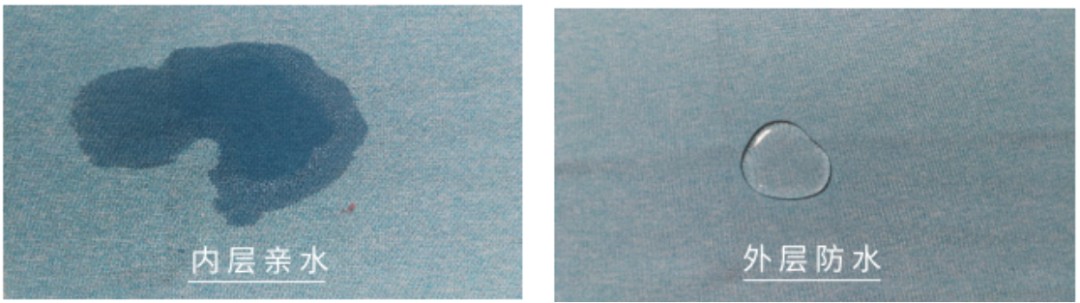

单面防水

外层刮涂防水剂使得外层防水,内层亲水

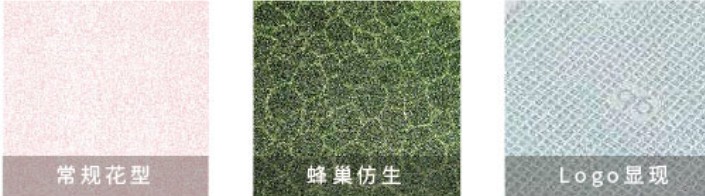

单向导湿

内层部分刮涂防水剂使得内层部分区域具有防水效果,其他区域仍具有优异的吸湿性能

湿气和汗液可通过未经防水处理的吸湿“通道”达到快速迁移至外层,达到单向导湿的效果




咨询热线:18961114325文先生

Copyright © 2021 All rights reserved: 版权所有:福可新材料(上海)有限公司  版权所有 网站备案号:沪ICP备20006429号-1奕云企服
